نحوه عملکرد و شرح دیاگرام بلوکی دستگاه ونتیلاتور
Block Diagram Ventilator
ونتیلاتورها نقش حیاتی در پشتیبانی از بیماران با مشکلات تنفسی ایفا میکنند. بهویژه در زمانهایی مانند بحرانهای کروناویروس یا بیماریهای شدید ریوی، این دستگاهها جزء جدانشدنی تجهیزات پزشکی بودهاند. اما چگونه یک دستگاه ونتیلاتور کار میکند؟ و دیاگرام بلوکی آن چه اجزایی را شامل میشود؟
در این مقاله، با استفاده از یک دیاگرام بلوکی استاندارد، اجزای اصلی و عملکرد هر قسمت از دستگاه ونتیلاتور را بررسی میکنیم و به طور جامع توضیح میدهیم که این فناوری چگونه به حفظ جان بیماران کمک میکند.
تعریف ونتیلاتور
ونتیلاتور یک دستگاه پزشکی است که بهصورت مکانیکی فرایند تنفس را برای بیمارانی که نمیتوانند به طور طبیعی نفس بکشند، انجام میدهد. این دستگاه هوا یا ترکیبی از هوا و اکسیژن را با فشار مشخصی وارد ریهها میکند و سپس اجازه میدهد هوای بازدم خارج شود. این چرخه، تنفس مکانیکی یا مصنوعی نامیده میشود.
کاربردهای ونتیلاتور
ونتیلاتورها در موقعیتهای مختلفی مورد استفاده قرار میگیرند:
-
در اتاقهای مراقبت ویژه (ICU) برای بیماران بدحال
-
در اتاقهای عمل برای بیهوشی عمومی
-
برای بیماران دارای مشکلات تنفسی مزمن مانند COPD
-
در شرایط اضطراری مانند کووید-۱۹
دیاگرام بلوکی ونتیلاتور: معرفی اجزا

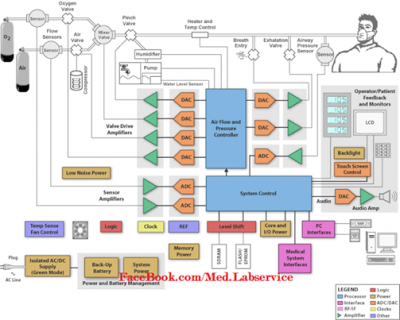

یک دیاگرام بلوکی، ساختار کلی سیستم را نشان میدهد و به ما کمک میکند تا اجزای مختلف دستگاه را بهتر درک کنیم. دیاگرامی که به آن اشاره دارید (و در تصویر همراه پست قرار گرفته)، شامل اجزای زیر است:
-
منبع گاز (Gas Supply)
-
واحد کنترل فشار و جریان (Pressure and Flow Control Unit)
-
سنسورها (Sensors)
-
میکروکنترلر / واحد پردازش مرکزی (Microcontroller/Control Unit)
-
مبدلها (Actuators/Valves)
-
سیستم رطوبتدهی و فیلتر هوا (Humidifier and Filter System)
-
لوله تنفسی (Breathing Circuit)
-
مانیتور و رابط کاربری (Display and User Interface)
-
سیستم هشدار (Alarm System)
در ادامه عملکرد هر بخش را بررسی میکنیم.
۱٫ منبع گاز (Gas Supply)
در اولین مرحله، دستگاه نیاز به یک منبع گاز دارد. این گاز معمولاً اکسیژن خالص، هوای فشرده یا ترکیبی از هر دو است. بسته به نیاز بیمار، نسبت این دو گاز کنترل میشود.
منابع گاز میتوانند به صورت زیر باشند:
-
مخزن اکسیژن فشرده
-
خروجی گاز مرکزی بیمارستان
-
کمپرسور داخلی برای تولید هوای فشرده
۲٫ واحد کنترل فشار و جریان (Pressure and Flow Control Unit)
این بخش وظیفه دارد که مقدار دقیق و کنترلشدهای از هوا/اکسیژن را وارد سیستم تنفسی کند. تنظیمات فشار و جریان با توجه به نیاز بیمار و نوع مد تنفسی (مثل volume control یا pressure control) متفاوت است.
عملکرد:
-
تنظیم حجم هوا در هر تنفس (Tidal Volume)
-
کنترل فشار حداکثری (Peak Pressure)
-
تنظیم نرخ تنفس در دقیقه (Respiratory Rate)
-
حفظ فشار مثبت انتهای بازدم (PEEP)
۳٫ سنسورها (Sensors)
ونتیلاتور برای عملکرد دقیق، نیاز به اطلاعات مداوم از وضعیت تنفس بیمار دارد. سنسورهای مختلفی در دستگاه نصب میشود، از جمله:
-
سنسور فشار (برای اندازهگیری فشار هوا در لولهها)
-
سنسور جریان (برای بررسی جریان ورودی و خروجی هوا)
-
سنسور اکسیژن (FiO2 Sensor برای اندازهگیری درصد اکسیژن)
-
سنسور CO2 (برای بررسی میزان دیاکسیدکربن بازدمی)
این اطلاعات به کنترلر مرکزی ارسال میشود تا تنظیمات متناسب با وضعیت بیمار بهروزرسانی شود.
۴٫ میکروکنترلر / واحد پردازش مرکزی (Microcontroller)
این بخش قلب سیستم کنترلی دستگاه ونتیلاتور است. با استفاده از الگوریتمهای خاص، ورودیها از سنسورها را تحلیل میکند و دستورات لازم را به شیرها و مبدلها ارسال میکند.
وظایف اصلی میکروکنترلر:
-
تحلیل دادههای سنسورها
-
تنظیم پارامترهای تنفسی
-
مدیریت هشدارها
-
ارتباط با رابط کاربری
۵٫ مبدلها و شیرها (Actuators/Valves)
برای کنترل دقیق جریان گاز، دستگاه از شیرهای الکترونیکی استفاده میکند که توسط میکروکنترلر کنترل میشوند. این شیرها ممکن است:
-
شیر ورودی اکسیژن
-
شیر بازدمی (برای خروج هوا)
-
شیر تنظیم فشار
باشند. عملکرد دقیق این شیرها برای جلوگیری از آسیب به ریه حیاتی است.
۶٫ سیستم رطوبتدهی و فیلتر هوا
هوای خشک ممکن است به بافت ریه آسیب بزند. بنابراین ونتیلاتورها دارای سیستم مرطوبکننده (Humidifier) هستند که به هوای ورودی رطوبت کافی میافزاید. همچنین فیلترهایی برای حذف آلودگیها و میکروبها در مسیر هوا وجود دارد.
۷٫ مدار تنفسی (Breathing Circuit)
این بخش شامل لولهها و اتصالاتی است که بین دستگاه و بیمار قرار میگیرند. معمولاً از جنس سیلیکون یا پلاستیک مدیکال هستند و شامل:
-
لوله ورودی (Inspiratory Line)
-
لوله خروجی (Expiratory Line)
-
ماسک یا لوله تراشه (ET Tube)
میباشند.
۸٫ رابط کاربری و مانیتور (Display and Interface)
کاربر (پزشک یا پرستار) از طریق این پنل میتواند پارامترهای تنفسی را تنظیم کرده و وضعیت لحظهای بیمار را مشاهده کند. این رابط ممکن است لمسی یا دکمهای باشد.
اطلاعات نمایش دادهشده معمولاً شامل:
-
فشار جاری
-
حجم جاری
-
درصد اکسیژن
-
نمودارهای فشار-زمان و حجم-زمان
است.
۹٫ سیستم هشدار
برای ایمنی بیشتر، دستگاه دارای سیستمهای هشدار صوتی و تصویری است که در مواقع زیر فعال میشوند:
-
فشار خیلی بالا یا پایین
-
قطع ارتباط با بیمار
-
کاهش سطح اکسیژن
-
نشت هوا از سیستم
هشدارها نقش مهمی در جلوگیری از بروز خطا دارند.
حالتهای عملکرد ونتیلاتور
ونتیلاتورها میتوانند در حالتهای مختلفی کار کنند که با نیاز بیمار تنظیم میشود:
-
Volume Controlled Ventilation (VCV): دستگاه حجم مشخصی از هوا را وارد میکند.
-
Pressure Controlled Ventilation (PCV): دستگاه تا رسیدن به فشار معین، هوا را تزریق میکند.
-
Assist-Control Mode (AC): بیمار شروع تنفس را انجام میدهد و دستگاه آن را کامل میکند.
-
CPAP/BiPAP: برای بیماران با نفسهای خودبخودی اما نیاز به حمایت.
خلاصه کل مطلب
دستگاه ونتیلاتور با ترکیب فناوریهای پیشرفته الکترونیکی، مکانیکی و پزشکی، امکان تنفس مصنوعی و ایمن را برای بیماران فراهم میکند. دیاگرام بلوکی آن یک نمای کلی از اجزای مهم این سیستم را نمایش میدهد؛ از منبع گاز تا کنترلکنندهها و رابط کاربری. شناخت دقیق این اجزا نه تنها برای مهندسین پزشکی بلکه برای کادر درمان نیز حیاتی است.
استفاده صحیح از ونتیلاتور میتواند تفاوت بین مرگ و زندگی برای بیمارانی با مشکلات تنفسی باشد. بنابراین، درک نحوه عملکرد این دستگاه یک گام کلیدی در بهبود کیفیت مراقبت پزشکی است.
